Module de sécurité d'entrée analogique de température à sécurité intrinsèque

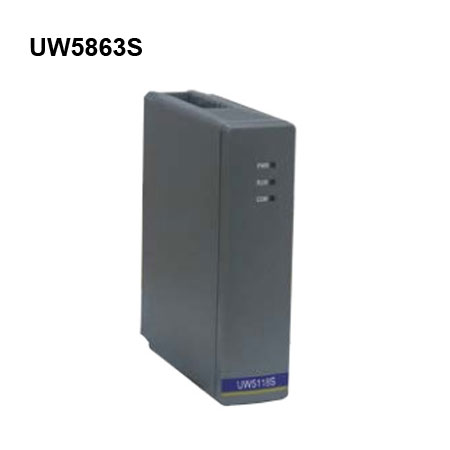

Le module de sécurité d'entrée analogique de température à sécurité intrinsèque UW5863S réalise les fonctions de sélection du type de signal, d'amplification contrôlée par programme, de conversion de données, de diagnostic de panne, de filtrage numérique, de correction linéaire, de conversion technique et d'autres fonctions d'un seul canal d'entrée analogique de thermocouple ou de résistance thermique. Ce produit a passé l'inspection conformément aux normes GB3836.1 et GB3836.4 et a obtenu le certificat antidéflagrant. Il convient à une installation et à une utilisation dans des zones sûres et peut être utilisé avec des équipements intrinsèquement sûrs dans les zones 0, 1 et 2 des emplacements dangereux liés aux gaz explosifs. Ce produit est conçu conformément aux normes GB/T20438 et IEC61508, répond aux exigences pertinentes de SIL3 et peut être utilisé dans les circuits de sécurité.

Caractéristiques:

Le système identifie automatiquement le type de module et permet le plug-and-play ;

Prend en charge l'entrée de signal de thermocouple/résistance thermique, gamme complète et haute précision ;

Le module adopte l'architecture 1oo2D, avec 2 ensembles de canaux pour un échantillonnage indépendant et un diagnostic matériel, et une sortie après un vote sécurisé ;

Le canal adopte un échantillonnage de puce ADC indépendant, qui présente les caractéristiques de haute précision et de haute stabilité ;

Effectue automatiquement une compensation de la température ambiante et une correction du point zéro et du gain, aucun réglage ni entretien requis ;

Identification automatique des fils cassés et compensation automatique de soudure froide des signaux de thermocouple ;

Isolation complète entre les modules et les systèmes, et entre les modules, éliminant complètement les interférences externes ;

Prend en charge la sélection du type de signal, l'amplification contrôlée par programme, la conversion de données, le diagnostic d'entrée de canal, le filtrage numérique, la correction linéaire, la conversion technique et d'autres fonctions ;

Il est utilisé pour les boucles de sécurité et possède des fonctions de diagnostic de défaut de module relativement complètes, y compris le diagnostic de surtension et de sous-tension du circuit d'alimentation, le diagnostic de défaut de canal, le diagnostic de défaut ADC, le diagnostic de l'oscillateur à cristal principal et d'autres fonctions de diagnostic matériel, ainsi que le diagnostic du processeur. (diagnostic général du registre, diagnostic du pointeur de pile, fonctions de diagnostic logiciel telles que diagnostic RAM, diagnostic Flash, etc.), diagnostic d'interruption, diagnostic de communication, diagnostic de pilote de périphérique, etc. ;

Lorsqu'un module diagnostique un défaut, le système répond rapidement par des actions de sécurité correspondant au défaut pour garantir la sécurité de la production.

Paramètres techniques:
